Postingan pertama diawalin sama cara ngitung Resistor aja ya ..
Resistor atau hambatan listik adalah salah satu komponen elektronik yang digunaka untuk membatasi arus yang mengalir dalam rangkaian tertutup. lambang komponen resistor dalam elektronika tertutup adalah R dan satuannya adalah ohm (Ī©). Resistor yang bernilai tetap dinamakan resistor statis disusun dengan menggunakan cincin-cincin warna. warna cincin menunjukan nilai resistor. Di pasaran, resistor dibedakan berdasarkan bahan pembuatanya yatu resistor karbon, wirewound, dan metafilm.

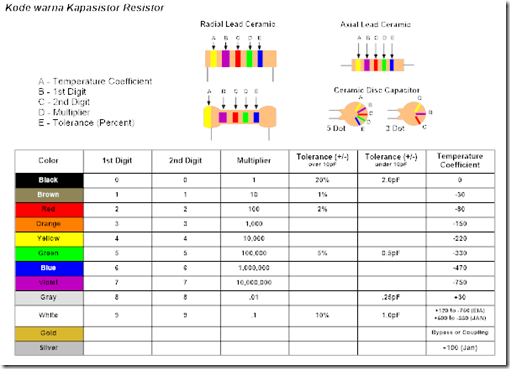

pada beberapa resisitor berbahan karbon dan metafilm, nilai resistansinya ditunjukan menggunakan kode gelang-gelang warna yang melingkar pada badan resistor. Masing-masing gelang warna memiliki nilai yang berbeda berdasarkan urutanya. Berikut adalah tabel gelang warna resistor :
gelang 1 kuning = 4
gelang 2 biru = 6
gelang 3 hitam = 0
gelang 4 orange = x 1.000
gelang 5 coklat = 1%
jadi nilai hambatan resistor tersebut adalah 460.000 ± 1%
Nilai hambatan maksimum adalah 460.000 + ( 460.000 x 1%) = 464.600 ohm
Nilai hambatan minimum adalah 460.000 – (460.000 x 1 %) = 455.400 ohm
Resistor atau hambatan listik adalah salah satu komponen elektronik yang digunaka untuk membatasi arus yang mengalir dalam rangkaian tertutup. lambang komponen resistor dalam elektronika tertutup adalah R dan satuannya adalah ohm (Ī©). Resistor yang bernilai tetap dinamakan resistor statis disusun dengan menggunakan cincin-cincin warna. warna cincin menunjukan nilai resistor. Di pasaran, resistor dibedakan berdasarkan bahan pembuatanya yatu resistor karbon, wirewound, dan metafilm.
pada beberapa resisitor berbahan karbon dan metafilm, nilai resistansinya ditunjukan menggunakan kode gelang-gelang warna yang melingkar pada badan resistor. Masing-masing gelang warna memiliki nilai yang berbeda berdasarkan urutanya. Berikut adalah tabel gelang warna resistor :
Ada dua macam sistem pemberian nilai berdasarkan gelang warna pada resistor, yaitu resistor dengan empat gelang warna dan lima gelang warna. Berikut adalah cara membaca nilai hambatan resistor .
- Resistor 4 gelang warna :
gelang 1 merah = 2
gelang 2 hijau = 5
gelang 3 orange = x 1000
gelang 4 emas = 5%
Jadi nilai hambatan resistor tersebut adalah 25.000 ± 5% atau
Nilai hambatan maksimum adalah 25.000 + (25.000 x 5%) = 26.250 ohm
Nilai hambatan minimum adalah 25.000 – (25.000 x 5%) = 23.750 ohm
2. Resistor 5 gelang warna :
gelang 1 kuning = 4
gelang 2 biru = 6
gelang 3 hitam = 0
gelang 4 orange = x 1.000
gelang 5 coklat = 1%
jadi nilai hambatan resistor tersebut adalah 460.000 ± 1%
Nilai hambatan maksimum adalah 460.000 + ( 460.000 x 1%) = 464.600 ohm
Nilai hambatan minimum adalah 460.000 – (460.000 x 1 %) = 455.400 ohm
